SINCE 2015/2/1

ELF帯スペクトログラム観測データ

スペクトログラムとは

「スペクトログラム（英: Spectrogram）とは、複合信号を窓関数に通して、周波数スペクトルを計算した結果を指す。 3次元のグラフ（時間、周波数、信号成分の強さ）で表される。 スペクトログラムは声紋の鑑定、動物の鳴き声の分析、音楽、ソナー/レーダー、音声処理などに使われている。 スペクトログラムを声紋と呼ぶこともある。 横軸が時間を表し、縦軸が周波数を表す。そして、各点の色である時点のある周波数での強さ（振幅）を表す。」 （wikipediaより引用）

観測条件

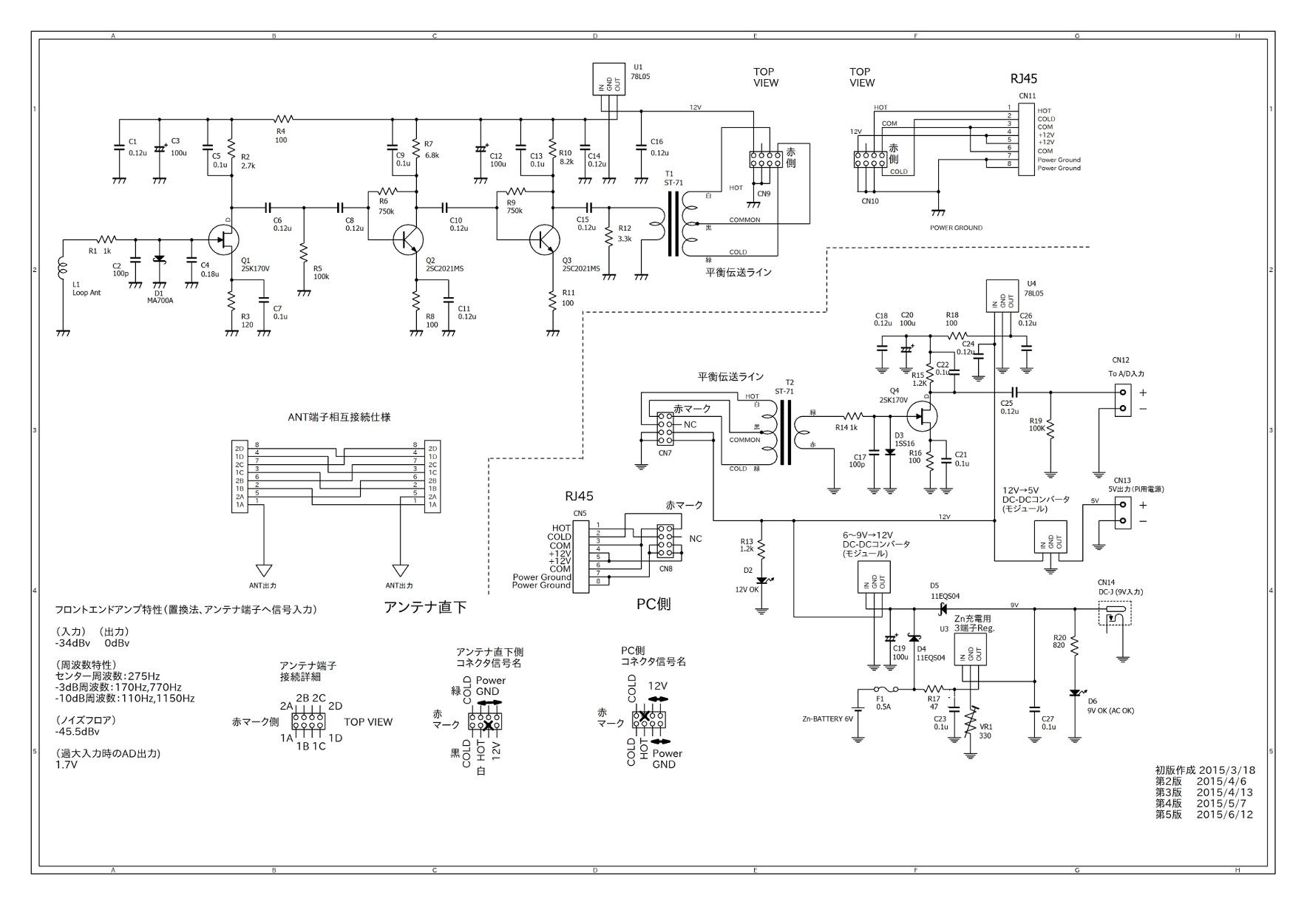

・観測地：福岡市　ELF受信回路：オリジナル設計回路
観測周波数：65〜475Hz(スペクトログラムによる観測時間・周波数成分・信号強度同時観測)
アンテナ:約7m□ 8回巻きループアンテナ 地上高：約10m 長さ:約268m

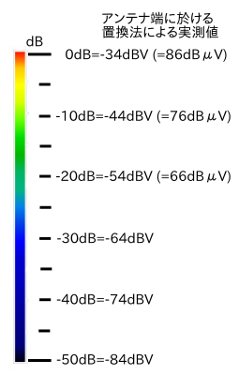

・受信回路入力部において置換法にて測定：0dB=-34dBv

(留意事項)測定している周波数における波長(250Hzで約1200km)に対してアンテナの長さが余りに 短い為にループアンテナとはいっても極微小ループとなり、観測系のゲインのほとんどは プリアンプのゲインに依存します。凡例に0dBFSの信号レベル(dBv)を置換法によって求め、 記載しますが、その絶対値はあくまで参考値として見てください。

About spectrogram

"A common format is a graph with two geometric dimensions: the horizontal axis represents time or rpm, the vertical axis is frequency; a third dimension indicating the amplitude of a particular frequency at a particular time is represented by the intensity or color of each point in the image. A spectrogram is a visual representation of the spectrum of frequencies in a sound or other signal as they vary with time or some other variable." (From wikipedia)

Watched condition

Frequency : 65-475Hz(by spectrogram)
Used receiver : I designed and built this circuits all.
Used antenna : 8turn square loop antenna a side-length:7m length:268m height:10m
These data were watched at Fukuoka-city in Kyushu-island. Its conditions are wrote the lower.

It's gauged with a substitution way in receiver top of receiver circuit. : 0dB=-34dBv

(Notice)The length which is an antenna to the wavelength in the frequency which is being measured (by 250Hz, about 1200 km) is absolutely.Most which will be a loop antenna but a minimal small loop because it's short, and the gain of the observing system that is depend on the gain of the preamplifier. I ask a legend for the signal level of 0dBFS (dBv) by a substitution way and mention, but please see its absolute value as a reference value thoroughly.

04/19 発生時刻:08:45 震源の深さ:16 km 地震の規模 M=4.0 震源:三陸沖
04/19 発生時刻:18:33 震源の深さ:118 km 地震の規模 M=4.3 震源:硫黄島近海
04/19 発生時刻:21:06 震源の深さ:50 km 地震の規模 M=5.0 震源:鳥島近海
04/19 発生時刻:22:18 震源の深さ:23 km 地震の規模 M=4.2 震源:鳥島近海
04/19 発生時刻:12:46 震源の深さ:16 km 地震の規模 M=4.2 震源:橘湾
04/19 発生時刻:19:33 震源の深さ:89 km 地震の規模 M=4.4 震源:父島近海
04/19 発生時刻:14:38 震源の深さ:80 km 地震の規模 M=4.1 震源:関東東方沖
04/19 発生時刻:20:38 震源の深さ:34 km 地震の規模 M=4.8 震源:岩手県沖
04/19 発生時刻:22:16 震源の深さ:54 km 地震の規模 M=4.7 震源:三陸沖
04/19 発生時刻:09:38 震源の深さ:11 km 地震の規模 M=4.1 震源:三陸沖
04/19 発生時刻:11:16 震源の深さ:0 km 地震の規模 M=4.2 震源:朝鮮半島南部
04/19 発生時刻:13:14 震源の深さ:46 km 地震の規模 M=4.2 震源:根室半島南東沖
04/19 発生時刻:18:39 震源の深さ:163 km 地震の規模 M=4.4 震源:千島列島
04/19 発生時刻:13:06 震源の深さ:65 km 地震の規模 M=4.7 震源:宮城県沖
04/19 発生時刻:15:31 震源の深さ:66 km 地震の規模 M=4.8 震源:北海道東方沖
04/19 発生時刻:19:22 震源の深さ:48 km 地震の規模 M=4.2 震源:北海道東方沖
04/19 発生時刻:23:12 震源の深さ:30 km 地震の規模 M=4.0 震源:千島列島



04/20 発生時刻:07:33 震源の深さ:67 km 地震の規模 M=4.6 震源:奄美大島近海
04/20 発生時刻:10:42 震源の深さ:22 km 地震の規模 M=6.8 震源:与那国島近海
04/20 発生時刻:10:49 震源の深さ:24 km 地震の規模 M=5.4 震源:与那国島近海
04/20 発生時刻:20:20 震源の深さ:40 km 地震の規模 M=5.1 震源:台湾付近
04/20 発生時刻:20:45 震源の深さ:21 km 地震の規模 M=6.0 震源:与那国島近海
04/20 発生時刻:20:59 震源の深さ:21 km 地震の規模 M=6.4 震源:与那国島近海
04/20 発生時刻:21:23 震源の深さ:22 km 地震の規模 M=4.2 震源:与那国島近海
04/20 発生時刻:23:55 震源の深さ:105 km 地震の規模 M=4.2 震源:千島列島
04/20 発生時刻:00:16 震源の深さ:25 km 地震の規模 M=4.6 震源:奄美大島近海
04/20 発生時刻:02:13 震源の深さ:6 km 地震の規模 M=4.5 震源:茨城県北部
04/20 発生時刻:02:15 震源の深さ:36 km 地震の規模 M=4.8 震源:福島県沖
04/20 発生時刻:04:46 震源の深さ:9 km 地震の規模 M=4.2 震源:茨城県北部
04/20 発生時刻:20:41 震源の深さ:0 km 地震の規模 M=5.2 震源:択捉島南東沖
04/20 発生時刻:12:18 震源の深さ:30 km 地震の規模 M=4.6 震源:千島列島
04/20 発生時刻:19:45 震源の深さ:51 km 地震の規模 M=4.5 震源:釧路沖
04/20 発生時刻:05:39 震源の深さ:46 km 地震の規模 M=6.2 震源:宮城県沖
04/20 発生時刻:08:35 震源の深さ:11 km 地震の規模 M=4.0 震源:八丈島東方沖
04/20 発生時刻:10:49 震源の深さ:44 km 地震の規模 M=4.3 震源:宮城県沖
04/20 発生時刻:17:11 震源の深さ:109 km 地震の規模 M=4.3 震源:沖縄本島北西沖
04/20 発生時刻:18:02 震源の深さ:25 km 地震の規模 M=4.1 震源:青森県東方沖
04/20 発生時刻:20:38 震源の深さ:148 km 地震の規模 M=4.6 震源:薩摩半島西方沖
04/20 発生時刻:20:51 震源の深さ:67 km 地震の規模 M=4.3 震源:父島近海
04/20 発生時刻:20:53 震源の深さ:30 km 地震の規模 M=4.5 震源:千島列島
04/20 発生時刻:03:10 震源の深さ:60 km 地震の規模 M=4.2 震源:福島県沖
04/20 発生時刻:12:13 震源の深さ:200 km 地震の規模 M=4.7 震源:石垣島北西沖



04/21 発生時刻:02:13 震源の深さ:59 km 地震の規模 M=4.4 震源:鳥島近海
04/21 発生時刻:02:14 震源の深さ:52 km 地震の規模 M=4.6 震源:鳥島近海
04/21 発生時刻:06:46 震源の深さ:165 km 地震の規模 M=5.0 震源:硫黄島近海
04/21 発生時刻:07:01 震源の深さ:201 km 地震の規模 M=4.3 震源:八丈島近海
04/21 発生時刻:16:32 震源の深さ:30 km 地震の規模 M=5.0 震源:千島列島
04/21 発生時刻:18:51 震源の深さ:21 km 地震の規模 M=4.2 震源:与那国島近海
04/21 発生時刻:23:19 震源の深さ:12 km 地震の規模 M=4.1 震源:北海道東方沖
04/21 発生時刻:23:33 震源の深さ:47 km 地震の規模 M=4.3 震源:鳥島近海
04/21 発生時刻:06:21 震源の深さ:103 km 地震の規模 M=4.1 震源:千島列島
04/21 発生時刻:04:47 震源の深さ:0 km 地震の規模 M=4.9 震源:父島近海
04/21 発生時刻:18:47 震源の深さ:33 km 地震の規模 M=5.1 震源:千葉県東方沖
04/21 発生時刻:19:56 震源の深さ:42 km 地震の規模 M=4.5 震源:台湾付近
04/21 発生時刻:00:27 震源の深さ:493 km 地震の規模 M=4.7 震源:小笠原諸島西方沖
04/21 発生時刻:00:30 震源の深さ:21 km 地震の規模 M=4.0 震源:八丈島東方沖
04/21 発生時刻:04:09 震源の深さ:48 km 地震の規模 M=4.2 震源:トカラ列島近海
04/21 発生時刻:13:02 震源の深さ:148 km 地震の規模 M=4.2 震源:秋田県内陸南部
04/21 発生時刻:14:37 震源の深さ:42 km 地震の規模 M=4.1 震源:北海道東方沖
04/21 発生時刻:17:09 震源の深さ:10 km 地震の規模 M=4.1 震源:台湾付近
04/21 発生時刻:17:39 震源の深さ:68 km 地震の規模 M=4.5 震源:沖縄本島近海
04/21 発生時刻:18:14 震源の深さ:514 km 地震の規模 M=4.1 震源:小笠原諸島西方沖
04/21 発生時刻:18:24 震源の深さ:30 km 地震の規模 M=4.4 震源:千島列島
04/21 発生時刻:20:16 震源の深さ:0 km 地震の規模 M=4.7 震源:フィリピン付近
04/21 発生時刻:01:19 震源の深さ:134 km 地震の規模 M=4.4 震源:小笠原諸島東方沖
04/21 発生時刻:02:39 震源の深さ:165 km 地震の規模 M=4.6 震源:長野県中部
04/21 発生時刻:07:45 震源の深さ:16 km 地震の規模 M=4.1 震源:トカラ列島近海
04/21 発生時刻:18:48 震源の深さ:270 km 地震の規模 M=4.2 震源:択捉島付近
04/21 発生時刻:21:29 震源の深さ:11 km 地震の規模 M=4.3 震源:伊豆大島近海



04/22 発生時刻:01:35 震源の深さ:30 km 地震の規模 M=4.7 震源:千島列島
04/22 発生時刻:03:40 震源の深さ:30 km 地震の規模 M=5.0 震源:千島列島
04/22 発生時刻:13:00 震源の深さ:0 km 地震の規模 M=4.7 震源:択捉島南東沖
04/22 発生時刻:22:37 震源の深さ:2 km 地震の規模 M=4.2 震源:フィリピン付近
04/22 発生時刻:04:42 震源の深さ:29 km 地震の規模 M=4.0 震源:青森県東方沖
04/22 発生時刻:05:00 震源の深さ:58 km 地震の規模 M=4.0 震源:根室半島南東沖
04/22 発生時刻:02:01 震源の深さ:25 km 地震の規模 M=5.3 震源:父島近海
04/22 発生時刻:16:56 震源の深さ:54 km 地震の規模 M=4.2 震源:千葉県南東沖
04/22 発生時刻:01:38 震源の深さ:63 km 地震の規模 M=4.3 震源:鳥島近海
04/22 発生時刻:09:47 震源の深さ:500 km 地震の規模 M=4.4 震源:日本海北部
04/22 発生時刻:23:51 震源の深さ:30 km 地震の規模 M=4.5 震源:千島列島
04/22 発生時刻:00:02 震源の深さ:39 km 地震の規模 M=4.0 震源:台湾付近
04/22 発生時刻:20:26 震源の深さ:40 km 地震の規模 M=4.1 震源:宮城県沖
04/22 発生時刻:04:04 震源の深さ:90 km 地震の規模 M=4.0 震源:択捉島南東沖
04/22 発生時刻:23:11 震源の深さ:473 km 地震の規模 M=4.1 震源:鳥島近海



04/23 発生時刻:14:51 震源の深さ:52 km 地震の規模 M=4.0 震源:沖縄本島近海
04/23 発生時刻:19:17 震源の深さ:49 km 地震の規模 M=4.2 震源:宮城県沖
04/23 発生時刻:21:23 震源の深さ:69 km 地震の規模 M=4.4 震源:浦河沖
04/23 発生時刻:21:49 震源の深さ:73 km 地震の規模 M=4.4 震源:父島近海
04/23 発生時刻:22:46 震源の深さ:46 km 地震の規模 M=4.0 震源:父島近海
04/23 発生時刻:23:31 震源の深さ:317 km 地震の規模 M=4.8 震源:宗谷海峡
04/23 発生時刻:15:37 震源の深さ:14 km 地震の規模 M=5.3 震源:サハリン南部付近
04/23 発生時刻:19:09 震源の深さ:32 km 地震の規模 M=4.3 震源:福島県沖
04/23 発生時刻:01:01 震源の深さ:11 km 地震の規模 M=4.1 震源:島根県西部
04/23 発生時刻:05:49 震源の深さ:9 km 地震の規模 M=4.3 震源:新島・神津島近海
04/23 発生時刻:01:00 震源の深さ:37 km 地震の規模 M=4.8 震源:鳥島近海
04/23 発生時刻:02:45 震源の深さ:61 km 地震の規模 M=5.6 震源:三陸沖
04/23 発生時刻:07:49 震源の深さ:30 km 地震の規模 M=4.0 震源:大隅半島東方沖
04/23 発生時刻:02:21 震源の深さ:42 km 地震の規模 M=4.2 震源:沖縄本島近海
04/23 発生時刻:03:37 震源の深さ:444 km 地震の規模 M=4.1 震源:鳥島近海
04/23 発生時刻:12:26 震源の深さ:15 km 地震の規模 M=4.2 震源:福島県浜通り
04/23 発生時刻:13:44 震源の深さ:3 km 地震の規模 M=5.5 震源:長野県中部
04/23 発生時刻:13:52 震源の深さ:1 km 地震の規模 M=4.6 震源:長野県中部
04/23 発生時刻:13:57 震源の深さ:5 km 地震の規模 M=5.0 震源:長野県中部
04/23 発生時刻:13:59 震源の深さ:30 km 地震の規模 M=4.8 震源:千島列島
04/23 発生時刻:21:03 震源の深さ:6 km 地震の規模 M=4.3 震源:長野県中部
04/23 発生時刻:11:19 震源の深さ:0 km 地震の規模 M=4.7 震源:鳥島近海
04/23 発生時刻:14:12 震源の深さ:51 km 地震の規模 M=4.0 震源:福島県沖
04/23 発生時刻:16:26 震源の深さ:34 km 地震の規模 M=4.4 震源:種子島近海



04/24 発生時刻:10:48 震源の深さ:48 km 地震の規模 M=4.0 震源:鳥島近海
04/24 発生時刻:16:37 震源の深さ:57 km 地震の規模 M=4.5 震源:関東東方沖
04/24 発生時刻:21:00 震源の深さ:26 km 地震の規模 M=4.4 震源:台湾付近
04/24 発生時刻:23:13 震源の深さ:30 km 地震の規模 M=4.0 震源:千島列島
04/24 発生時刻:03:43 震源の深さ:45 km 地震の規模 M=4.3 震源:日高地方東部
04/24 発生時刻:02:10 震源の深さ:18 km 地震の規模 M=4.7 震源:与那国島近海
04/24 発生時刻:17:53 震源の深さ:87 km 地震の規模 M=5.4 震源:根室半島南東沖
04/24 発生時刻:11:09 震源の深さ:196 km 地震の規模 M=4.0 震源:鳥島近海
04/24 発生時刻:00:32 震源の深さ:30 km 地震の規模 M=4.9 震源:千島列島
04/24 発生時刻:01:37 震源の深さ:37 km 地震の規模 M=4.2 震源:千葉県北東部
04/24 発生時刻:04:52 震源の深さ:65 km 地震の規模 M=5.2 震源:青森県東方沖
04/24 発生時刻:06:19 震源の深さ:24 km 地震の規模 M=4.1 震源:奄美大島近海
04/24 発生時刻:00:16 震源の深さ:528 km 地震の規模 M=4.6 震源:鳥島近海
04/24 発生時刻:11:44 震源の深さ:30 km 地震の規模 M=4.9 震源:択捉島南東沖
04/24 発生時刻:18:35 震源の深さ:57 km 地震の規模 M=4.3 震源:岩手県沖
